海检集团创新案例展示:基于综合环境实验室的气候老化试验方案设计

时间:2023-12-04阅读人数:311人

项目负责人:

青岛海洋电气设备检测有限公司  冯立鹏

项目介绍:

户内使用的交流金属封闭开关和控制设备是工业、输配电线路中使用最多、最常见的电气设备,其凝露和污秽工作条件下老化试验程序的制定,对于设备生产厂家和检验检测机构提出了新的挑战。GB/T3906-2020规范了3.6kV~40.5kV交流金属封闭开关和控制设备在严酷使用条件下性能的试验程序。目前,电气实验室综合环境实验室不具备开展上述试验程序的条件。

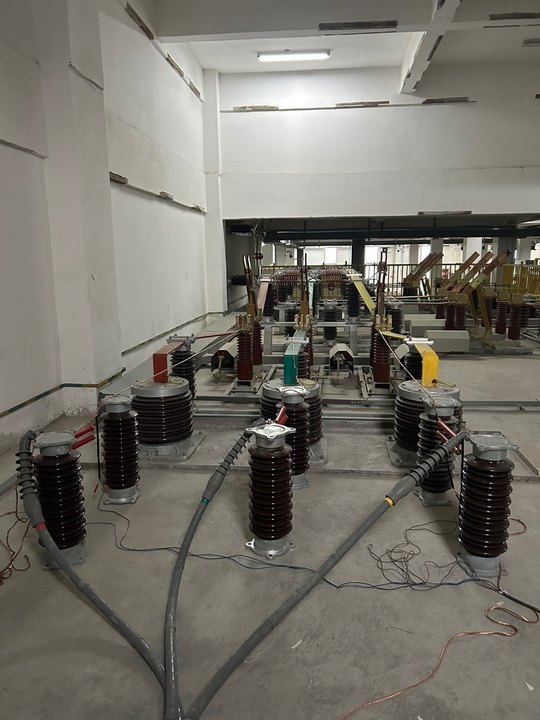

针对此种情况,本创新活动基于综合环境实验室现有条件,通过大量测试评估和方法论证,设计了气候老化实验方案。本方案将变压器输出电压接入试品,保证了试品在试验期间长期带电。将综合环境实验室恒定温度和湿度调节为周期性变化,采用蒸汽加热与电阻丝加热相结合的方式,有效地控制了空气流速和升温速率。在降温过程中开启了综合环境实验系统喷雾,确保了下一循环的湿度符合试验要求。

此创新活动将电气实验室综合环境实验室与绝缘实验系统互相结合,设备最大化利用,无需人员值守。增加的升温设备、降温设备、高压电源都是可灵活拆卸,不影响其他试验项目进行,实现了综合环境实验室从盐雾、人工污秽向人工老化、交变湿热的能力扩充,满足客户全方位试验要求,做到一站式服务。


创新成果转化:

目前金属封闭开关类产品的老化需求在不断增加,然而,国内实验室能满足此项目试验要求的实验室并不多。截至2022年底,此创新活动的开展为电气公司带来30万元经济效益。通过此项目的改造升级,预计未来每年将带来200万元左右的收入。
